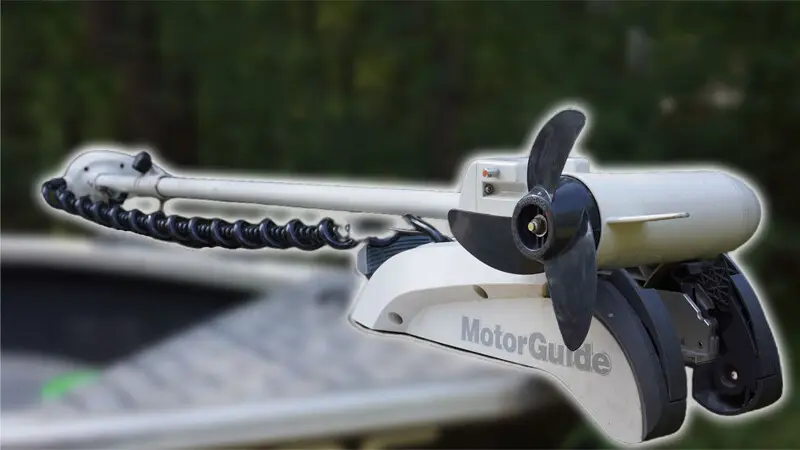

1. Что такое MotorGuide и зачем он нужен? Основные плюсы

MotorGuide — это бесшумные электромоторы, удобные, легкие и тяговитые, экологически чистые и разрешенные на любых водоемах устанавливаются практически на любом судне.
Зачем же он нужен? Основная его функция — это быстрый якорь, вам не нужно сматывать и разматывать верёвку, особенно это удобно в холодное время года. Также он незаменим на соревнованиях, где время играет решающую роль. Бросив обычный якорь в воду можно распугать рыбу. Также если у вас клюнул трофей, то нажатием одной кнопки можно быстро сняться с якоря и подойти ближе. На электромоторе можно бесшумно передвигаться и облавливать перспективные места на мелководье не пугая рыбу. Ах да, и самое важная и популярная функция, им можно троллить с одинаковой скоростью, а серии Xi5 подключаются к эхолоту при помощи сети nmea 2000 и можно строить маршруты передвижения.

2. Установка MotorGuide на лодку пвх или катер

Данные типы моторов можно установить, как на обычную ПВХ лодку, закрепив специальную платформу, так и на многоместный рыболовный катер. Тут всё просто, крепим на болты в горизонтальном положении и направляем его в сложенном виде так, чтобы он не мешал в лодке, но и не торчал из неё.

3. Подключение питания и установка предохранителя MotorGuide

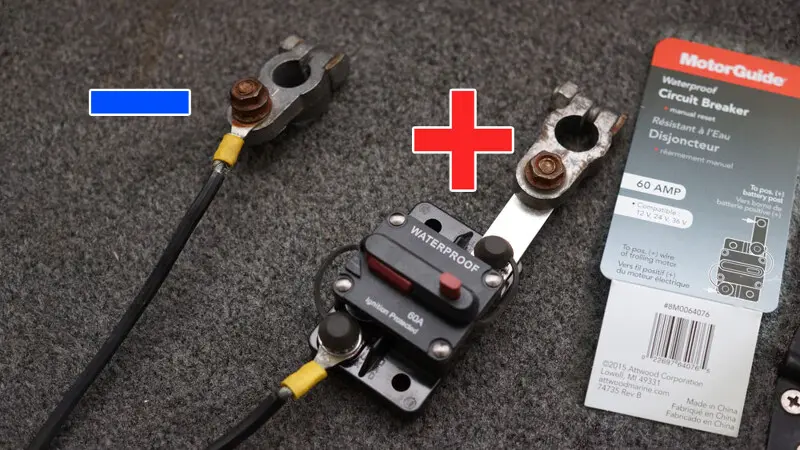

У данного электромотора есть два провода, один для подключения сети nmea 2000, а второй — питание. Казалось бы, что может быть проще? Подключил два провода к аккумулятору и всё готово, но нет, есть пару небольших, но очень важных нюансов. Для того, чтобы мотор прослужил у вас долго, необходимо установить предохранитель на 60А или размыкатель с ручным возвратом, как его ещё могут называть. Установить можно двумя способами.
Разрезать плюсовой, красный провод, вставить на разрыв цепи предохранитель и закрепить на стенке рундука. И второй способ, который мы использовали — закрепить его на клемме. Данная мелочь позволит вам избежать возможные поломки и спасёт вас от лишних денежных затрат при коротком замыкании. Также этот предохранитель может служить своеобразным выключателем.

4. Включение и синхронизация, настройка пульта MotorGuide

После установки мотора на лодку и при нажатии кнопок пульта, мотор может не реагировать, необходимо синхронизировать их.

  • При включении питания электромотор подает одиночный звуковой сигнал.

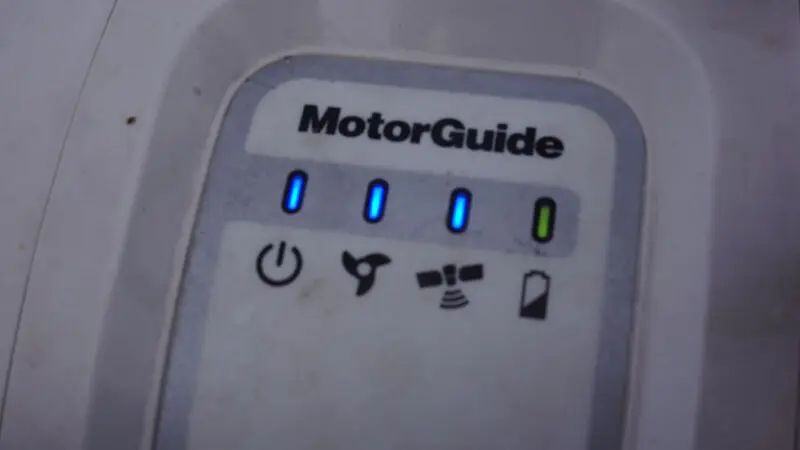

  • После получения фиксированного положения GPS электромотор подает тройной звуковой сигнал, а световой индикатор состояния GPS загорается.

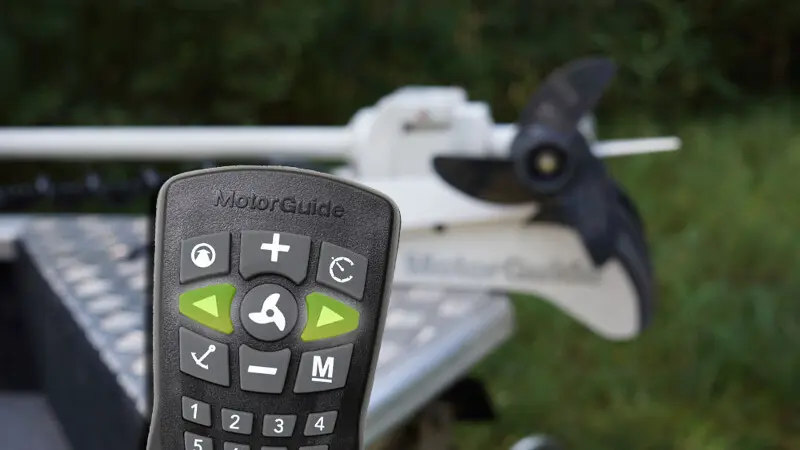

  • Зажмите одновременно две кнопки поворота влево — «<» и вправо — «>» и подержите 10 секунд, до того момента, пока электромотор не издаст характерный звуковой сигнал.
  • Если же у вас не получилось это сделать с первого раза, отключите питание и сложите его. Затем включите питание, разложите и повторите предыдущий пункт.

5. Калибровка угла установки MotorGuide

ВАЖНО: Эта калибровка является обязательной и выполняется сразу после установки электромотора MotorGuide серии Xi на судно. Её следует повторять при перестановке электромотора с одного судна на другое. Эту калибровку можно выполнять, когда судно находится на воде или на суше.

Данную калибровку необходимо делать после покупки, либо, когда мотор закручивает провода вокруг себя.

Для выполнения калибровки угла установки требуется фиксированное положение GPS:

  • При включении питания электромотор подает одиночный звуковой сигнал.
  • После получения фиксированного положения GPS электромотор подает тройной звуковой сигнал, а световой индикатор состояния GPS загорается.
  • Включите питание и запустите электромотор. Отрегулируйте высоту двигателя, чтобы при повороте двигателю не мешали никакие препятствия;
  • Используйте кнопки поворота влево — «<» и поворота вправо — «>» для поворота блока таким образом, чтобы он был направлен точно вперед, параллельно килю судна, носовой конус нижнего блока был направлен вперед, а гребной винт — к корме;

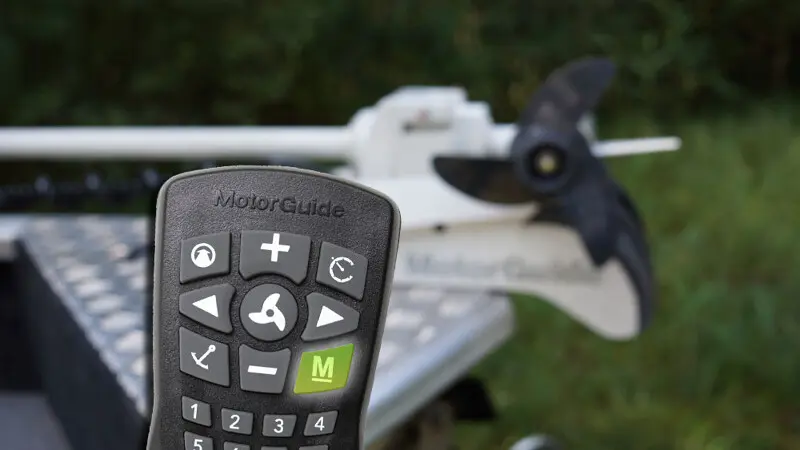

  • Когда положение нижнего блока будет максимально близко к параллельному с килем, нажмите и удерживайте кнопку ручного режима — «M», затем нажмите и отпустите кнопки «1», «1», затем «2». Двигатель малого хода подаст звуковой сигнал, замигает световой индикатор состояния, а затем произойдет возврат в ручной режим. Калибровка угла установки будет завершена.

6. Калибровка компаса GPS MotorGuide

ВАЖНО: Эта калибровка выполняется на заводе, НО также должна выполняться в следующих случаях:

  • после установки электромотора Motorguide серии Xi на судно;
  • если Вы переехали на большое расстояние от места последней калибровки;
  • если система PinPoint GPS не отвечает должным образом.


Эту калибровку можно выполнять, когда судно находится на воде или на суше.

Для выполнения калибровки компаса требуется фиксированное положение GPS:

  • При включении питания электромотор подает одиночный звуковой сигнал;
  • После получения фиксированного положения GPS электромотор подает тройной звуковой сигнал, а световой индикатор состояния GPS загорается.
  • Выберите подходящую область свободную от препятствий на суше или воде;
  • Разложите электромотор в рабочее положение;
  • Дождитесь получения фиксированного положения GPS;
  • Нажмите и удерживайте кнопку ручного режима — «М», затем нажмите и отпустите кнопки «1», «1», затем «1», электромотор издаст три звуковых сигнала и индикатор состояния сигнала GPS погаснет;
  • Если Вы выполняете калибровку компаса на воде: Вам необходимо начать круговое движение медленно сделав два полных круга используя основной двигатель (подвесной, стационарный, бензиновый, дизельный);
  • Если Вы выполняете калибровку компаса на суше с судном на прицепе: Вам необходимо во время буксировки прицепа с лодкой начать круговое движение сделав два полных круга;
  • Перед завершением движения по второму кругу электромотор издаст два звуковых сигнала, после полного завершения движения по второму кругу загорится индикатор фиксированного положения GPS и электромотор издаст звуковой сигнал. Процедура калибровки компаса будет завершена.

Также все необходимые действия наглядно показаны в видеоинструкции:

Самая полезный тюнинг рыболовной лодки — Лодочный электромотор MotorGuide xi5! Без него уже невозможно представить рыбалку, самый лучший помощник на рыбалке.
Сняли самую подробную инструкцию по моторгайду:
00:45 — что такое motorguide и зачем он нужен? Основные плюсы
02:32 — установка motorguide на лодку пвх или катер
04:30 — подключение питания и установка предохранителя motorguide
06:25 — включение и синхронизация, настройка пульта motorguide
09:05 — калибровка угла установки motorguide
10:10 — калибровка компаса GPS motorguide
